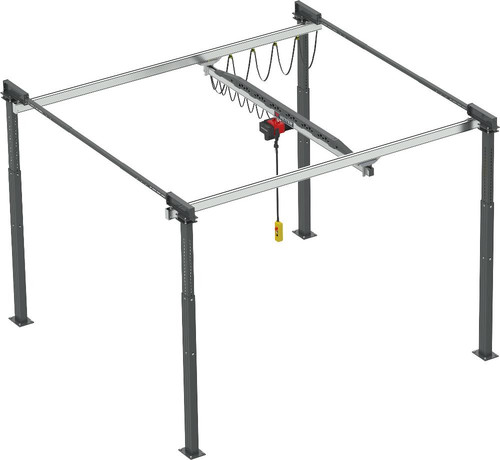

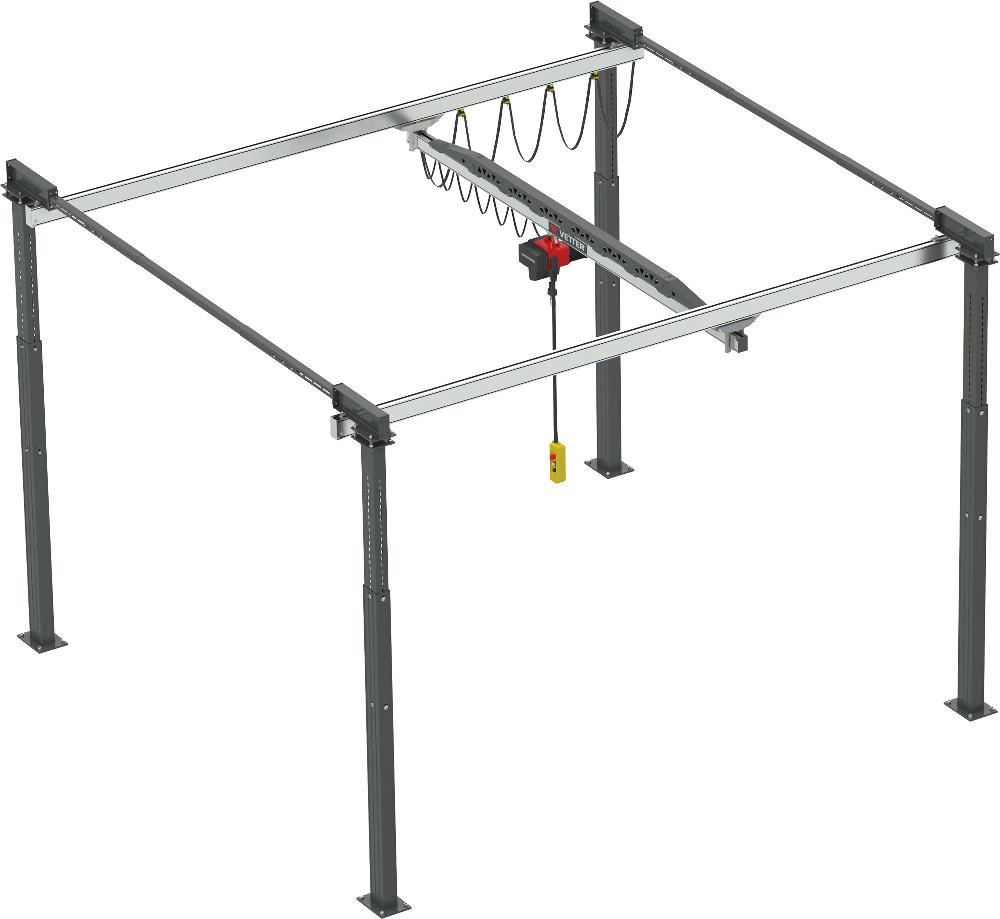

Portalkransystem ErgoLine TF 250kg, Breite 3,42m, Gesamtlänge 4,0m

Portalkransystem ErgoLine®

• Einstufung nach EN 13001 HC2 S2 HD2

• Kranstützen: stabile Stahlkonstruktion, in der Höhe einstellbar

• Kranbahn und Kranbrücke: aus Aluminiumhohlprofilen

• Kranbrücke: mit kardanischer Lagerung gepaart mit Leichtlauffahrwerken

• Elektrik: abschließbarer Netztrennschalter, Schleppkabel-Stromzuführung mit im Profil laufenden Gleitschuhen (längs und quer)

• Betriebsspannung: 400 V/50 Hz

• Steuerspannung: 24 V

• Anstrichaufbau für Hallenbetrieb: Krankonstruktion in RAL 7016 anthrazitgrau, Aluminium Hohlprofil ausgeführt in Aluminium eloxiert

Aufbau:

• Mindestvoraussetzung: tragfähiger Betonboden/-decke min. 160 mm dick, Güte C20/25 (ohne Estrich)

Einsatz:

• In der Halle für Umgebungstemperaturen von +5 °C bis +40 °C ausgelegt

• Elektrokettenzug: mit Bügelaufhängung, Hubgeschwindigkeit 2-stufig mit innen laufendem Leichtlauffahrwerk

Lieferung: Inklusive Verbundanker-Befestigungsset und ausführlicher Dokumentation.

Hinweis:

• Modular aufgebautes Kransystem für den Industrieeinsatz in der Halle

• VERSTÄRKUNGSPROFIL (optional): versteift und stabilisiert die Aluminiumprofile und ermöglicht hierdurch größere Spannweiten und Feldlängen

• QUERSTREBEN (optional): die universell einstellbare Querstrebe verbindet zwei Kragarmstützen miteinander, sofern es die Statik erfordert

• VERBUNDANKER-BEFESTIGUNG: Verbundanker mit dynamischer Zulassung stellen eine dauerhafte Befestigung des Systems auf dem Boden sicher (Eine aufwendige Fundamenterstellung entfällt)

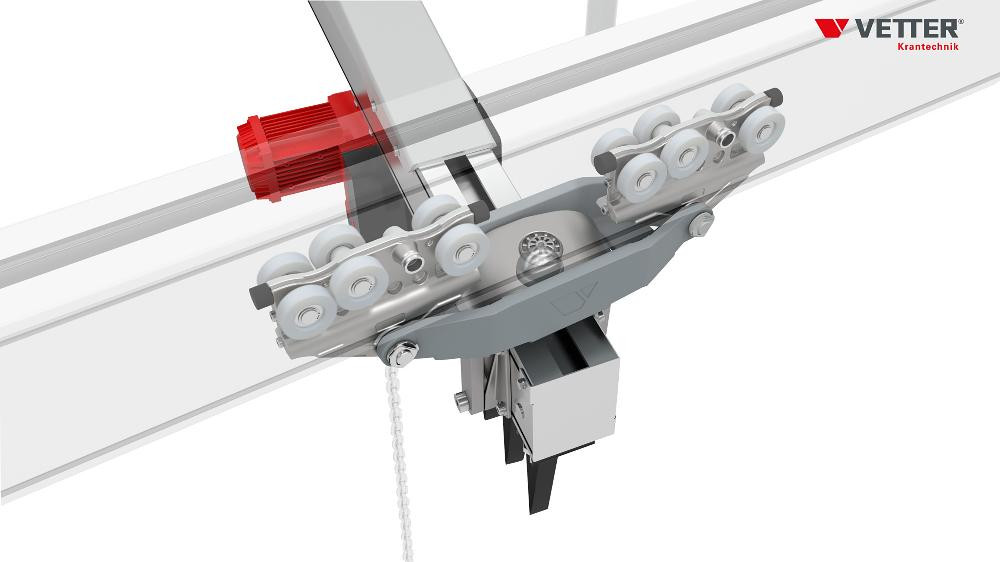

• FAHRWERKSYSTEM: herkömmliche, handverfahrbare Kransysteme lassen sich am einfachsten von der Mitte aus verfahren, anders bei diesem Fahrwerksystem: die kardanische Lagerung sichert aus jeder Position geringe Verfahrkräfte und einen einzigartigen Bedienkomfort

• HÖHENVERSTELLBARE STÜTZEN: egal, wie hoch – die flexiblen, universell einstellbaren Stützen ermöglichen eine schnelle Lieferung und einfache Inbetriebnahme des VETTER-ErgoLine®-Systems vor Ort.

• SCHRÄGSTÜTZEN (optional): die Schrägstützen des ErgoLine®-Systems versteifen die Konstruktion für ein Maximum an Stabilität (erforderlich ab einer Bauhöhe von 4300 mm)

• EINSTELLBARER KRAGARM: modulare Aufbauweise, die stufenlos einstellbaren Kragarme sind schnell an den Stützen befestigt und sorgen für eine einfache und mühelose Montage

Hersteller: VETTER Kranservice GmbH, Kalteiche-Ring 22, 35708 Haiger, DE, +4927135020, foerdertechnik@arve-vetter.com
