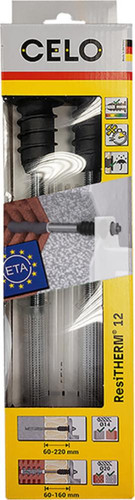

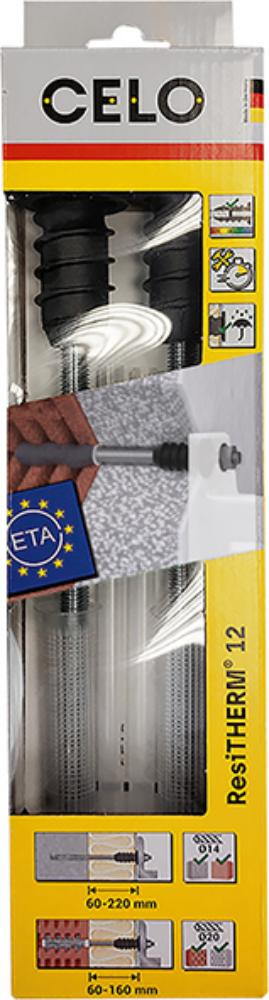

ResiTHERM 12 2 St. galv.verz.

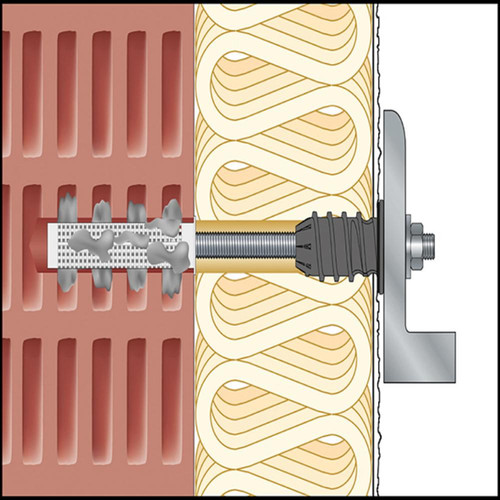

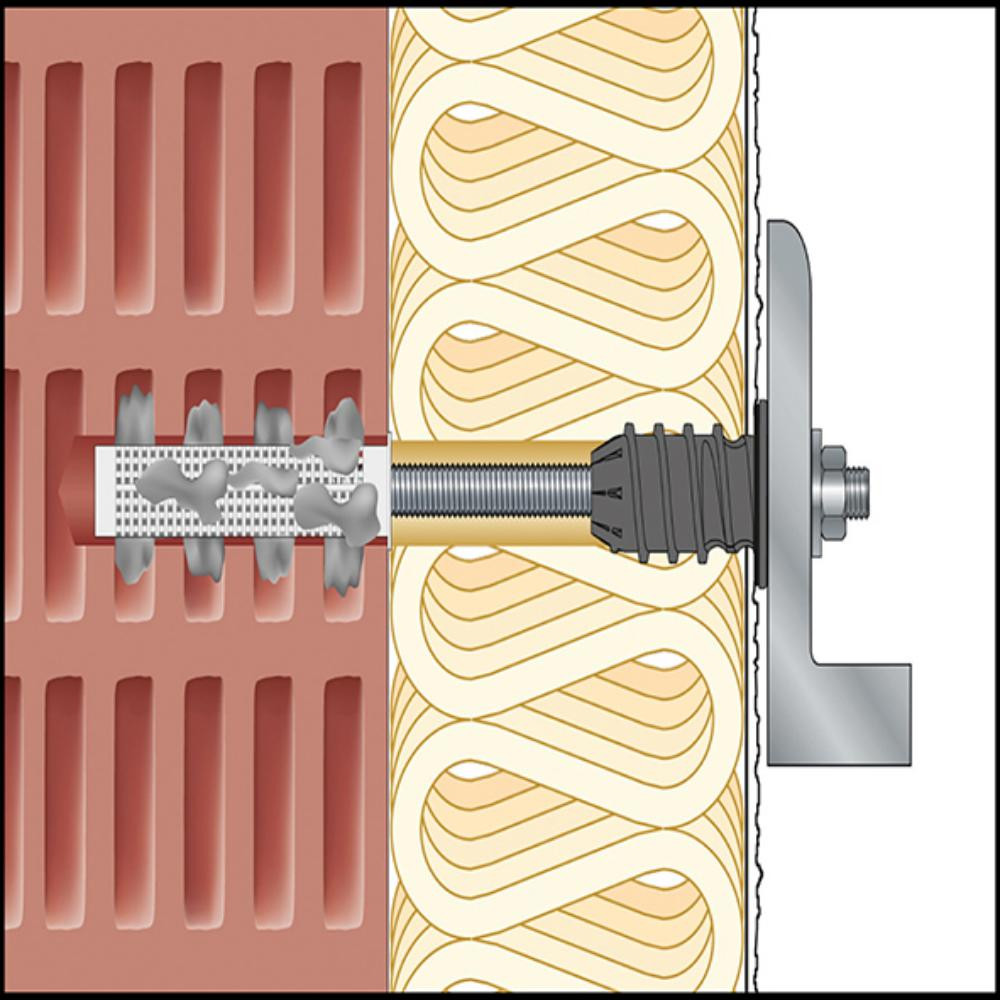

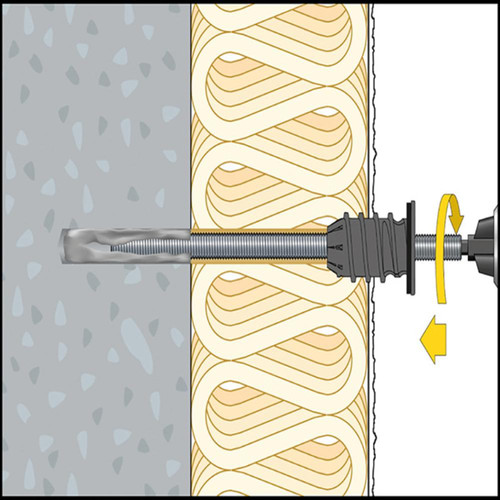

Abstandsmontagesystem ResiTHERM®

• Die perfekte wärmebrückenfreie Lösung für die Montage von schweren Lasten an WDVS gedämmten Fassaden

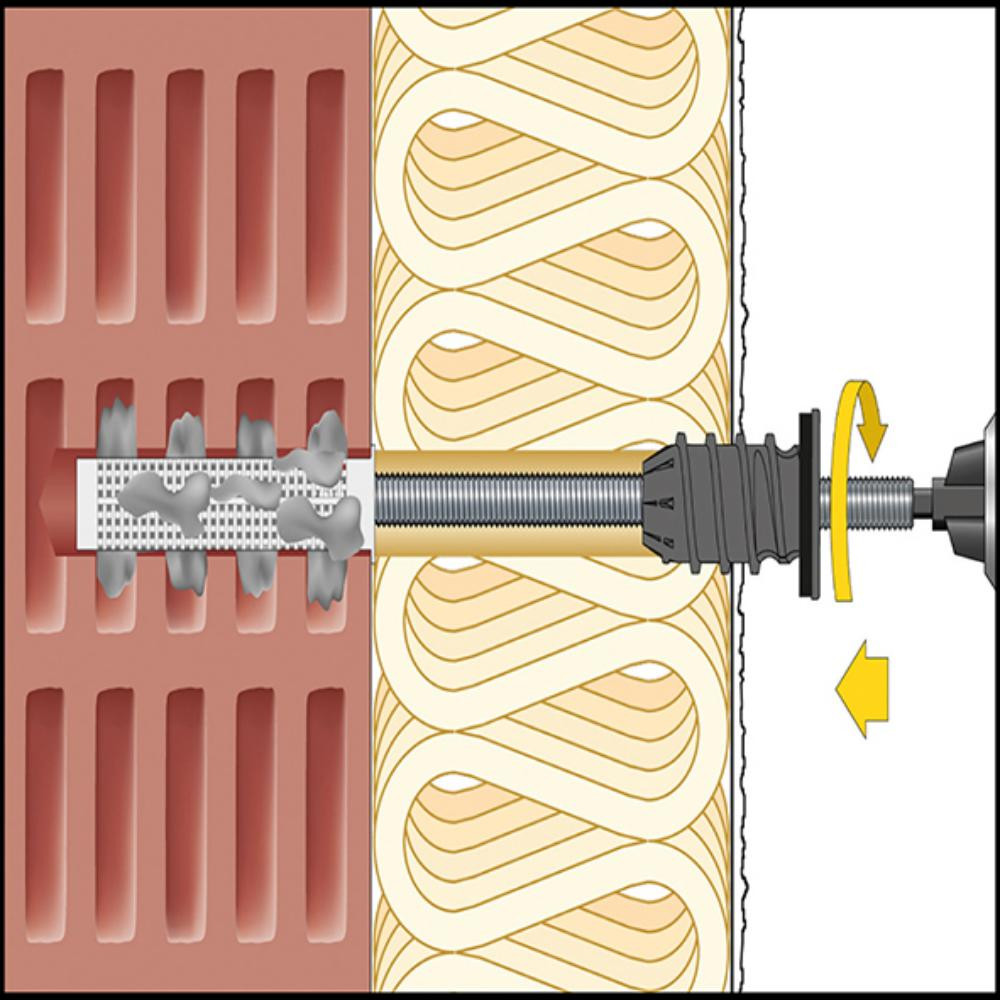

• Geeignet für Beton,  Porenbeton und Mauerwerk aus Loch- und Vollsteinen

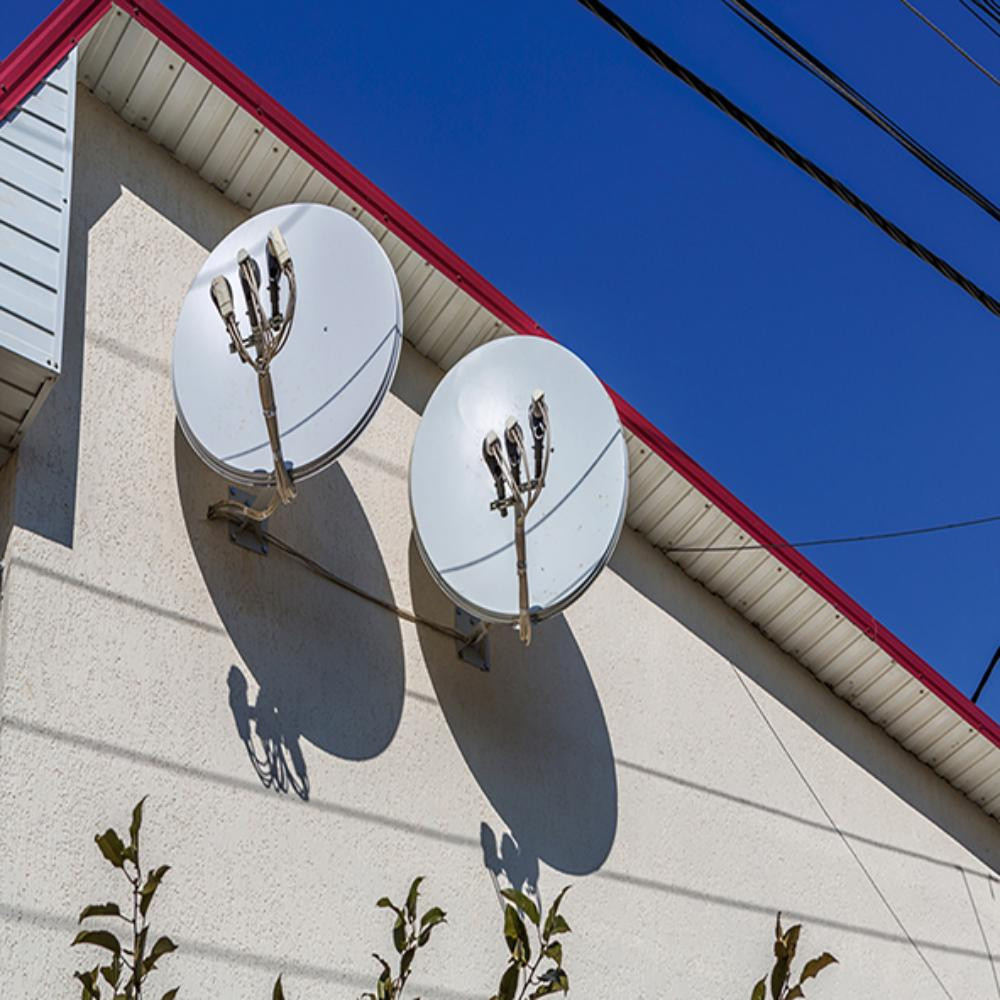

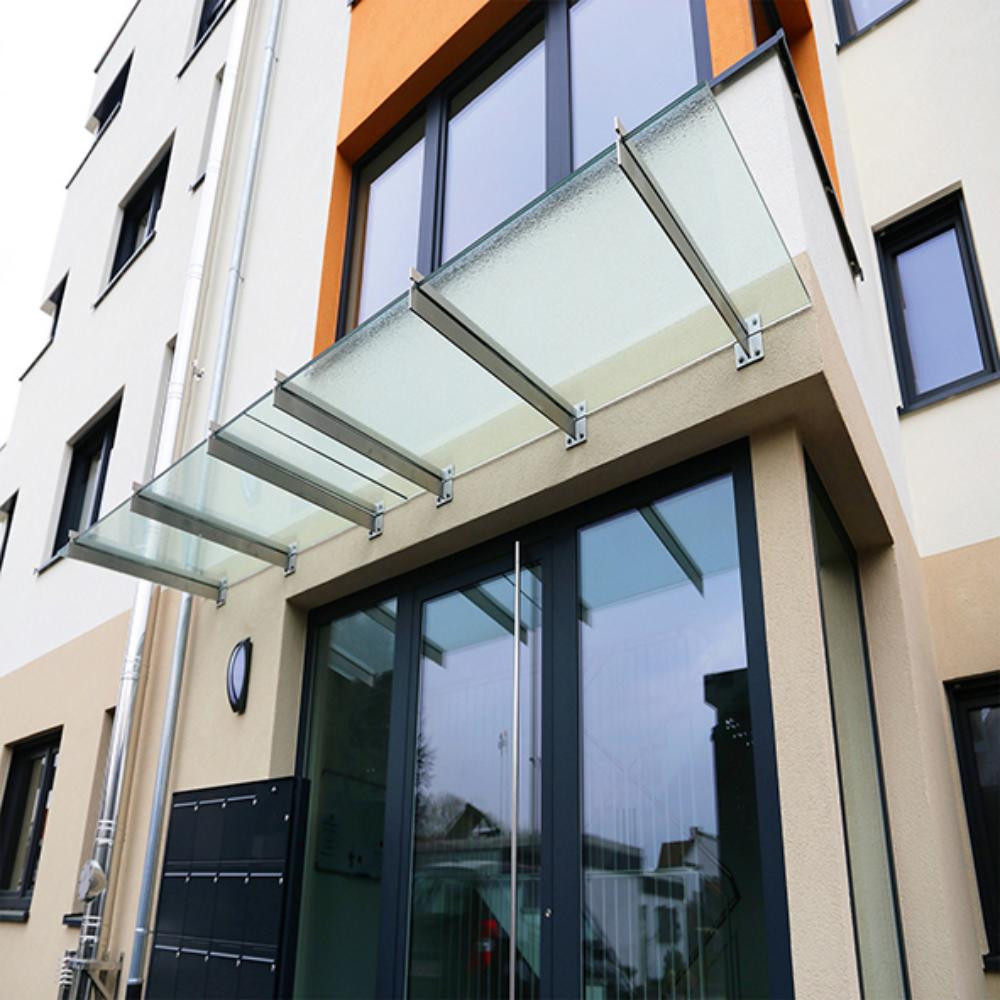

• Vielfältige Anwendungen wie Markisen, Vordächer, franz. Balkone, Satellitenschüsseln, Klimageräte uvm.

• Hohe Anwendungsflexibilität: Ein Set für alle Dämmstoffarten und -dicken von 60–300 mm in Beton und 60–250 mm in Lochsteinen (ResiTHERM® 16), von 60–220 mm in Beton und 60–160 mm in Lochsteinen (ResiTHERM® 12)

• Zeit- und Kostenersparnis durch die einfache und schnelle Montage

• Zuverlässige, langlebige, ETA-geprüfte Befestigung

• Thermisches Trennmodul eliminiert effektiv Wärmebrücken und schützt vor Schimmel und Wärmeverlusten

• Vormontierte, witterungsbeständige EPDM Dichtung gewährleistet sichere Abdichtung gegen Schlagregen bis zu Windstärke 11 (orkanartiger Sturm) und bis zu 3 mm Verschiebung, geprüft nach DIN EN 1027

• Durch hochwertige Materialien wie glasfaserverstärktes Nylon und Edelstahl A4 kein Risiko durch Korrosion

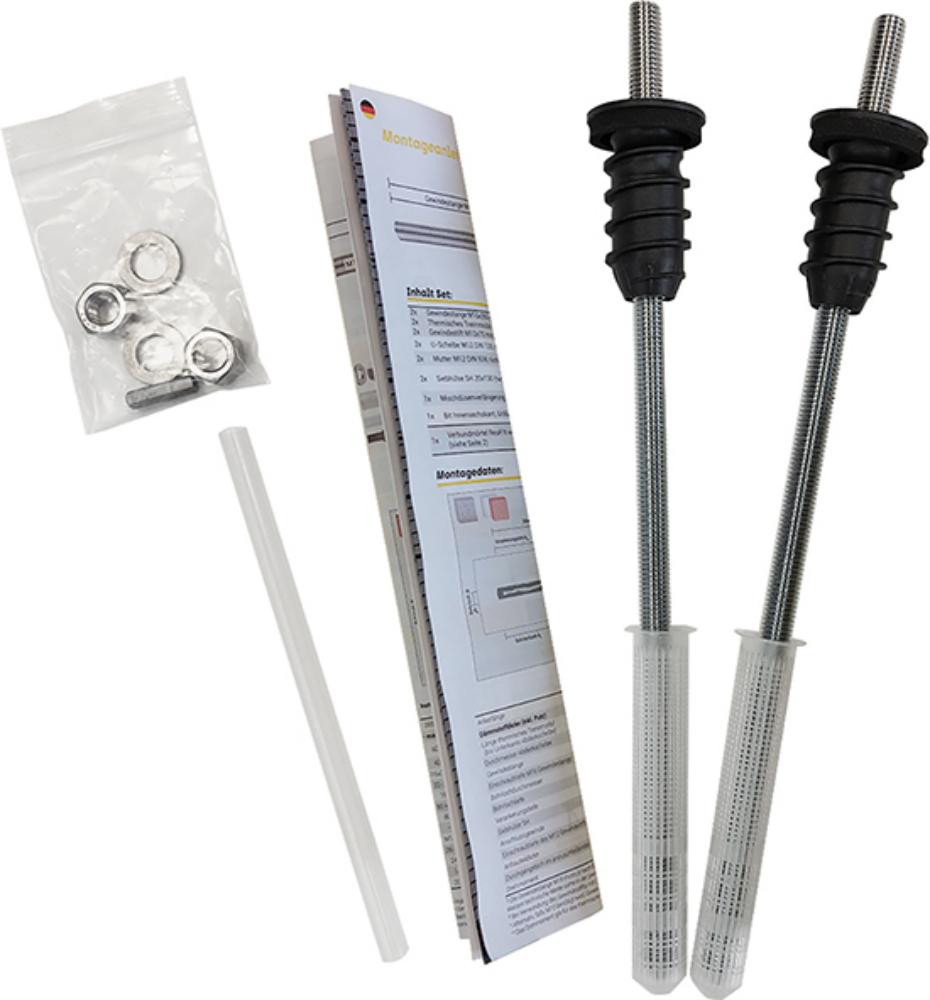

Inhalt Set 1:

2 x ResiTHERM® 16, thermisches Trennmodul M16/M12

2 x Gewindestange M16 x 350, DIN 976, galvanisch verzinkt, Stahlqualität 8.8

2 x Gewindestift M12 x 70, DIN 913, A4

2 x Sechskant-Mutter M12, DIN 934, A4

2 x Unterlegscheibe für M12, DIN 125, A4

1 x Innensechskant-Bit, Größe 6

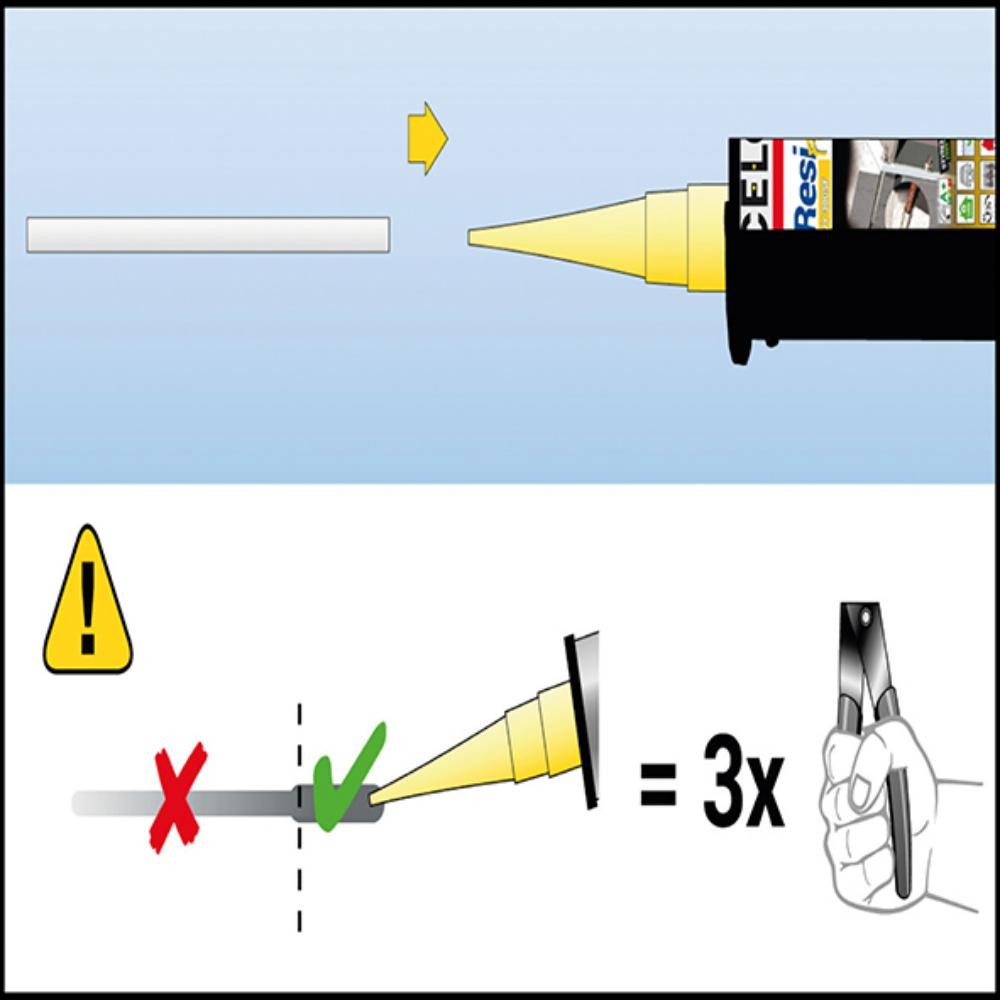

1 x Mischdüsenverlängerung 245 mm

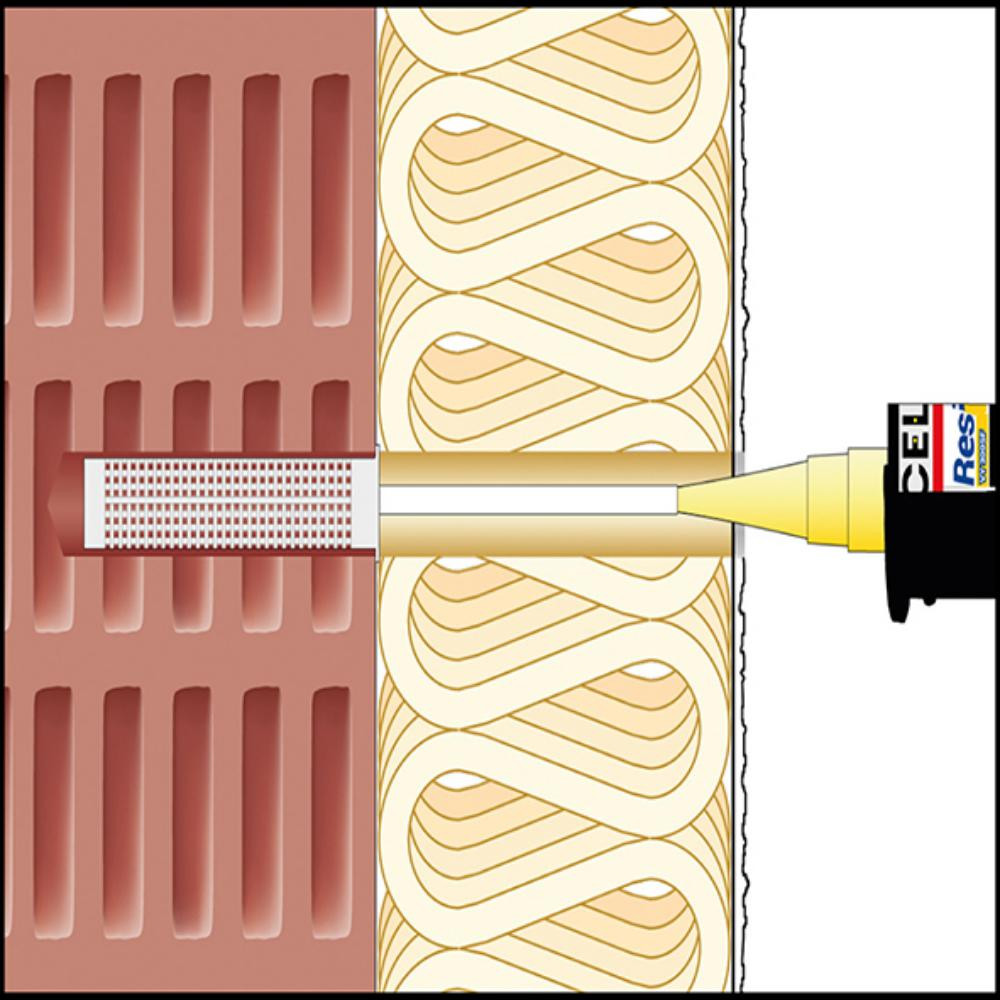

2 x Kunststoff-Siebhülse SH 20 x 130 mm

1 x Montageanleitung ResiTHERM® 16

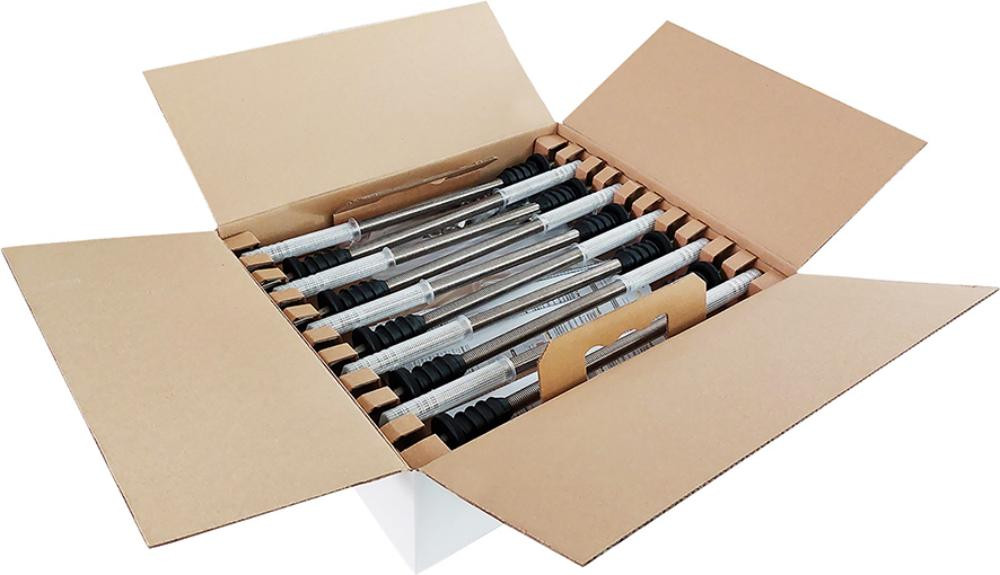

Inhalt Set 2:

20 x ResiTHERM® 16, thermisches Trennmodul M16/M12

20 x Gewindestange M16 x 350, DIN 976, galvanisch verzinkt, Stahlqualität 8.8

20 x Gewindestift M12 x 70, DIN 913, A4

20 x Sechskant-Mutter M12, DIN 934, A4

20 x Unterlegscheibe für M12, DIN 125, A4

1 x Innensechskant-Bit, Größe 6

8 x Mischdüsenverlängerung 245 mm

20 x Kunststoff-Siebhülse SH 20 x 130 mm

4 x Montageanleitung ResiTHERM® 16

Inhalt Set 3:

2 x ResiTHERM® 12, thermisches Trennmodul M12 / M12

2 x Gewindestange M12 x 260, DIN 976, galvanisch verzinkt, Stahlqualität 8.8

2 x Gewindestift M12 x 70, DIN 913, A4

2 x Sechskant-Mutter M12, DIN 934, A4

2 x Unterlegscheibe für M12, DIN 125, A4

1 x Innensechskant-Bit, Größe 6

1 x Mischdüsenverlängerung 245 mm

2 x Kunststoff-Siebhülse SH 20 x 130 mm

1 x Montageanleitung ResiTHERM® 12

Inhalt Set 4:

20 x ResiTHERM® 12, thermisches Trennmodul M12 / M12

20 x Gewindestange M12 x 260, DIN 976, galvanisch verzinkt, Stahlqualität 8.8

20 x Gewindestift M12 x 70, DIN 913, A4

20 x Sechskant-Mutter M12, DIN 934, A4

20 x Unterlegscheibe für M12, DIN 125, A4

1 x Innensechskant-Bit, Größe 6

8 x Mischdüsenverlängerung 245 mm

20 x Kunststoff-Siebhülse SH 20 x 130 mm

4 x Montageanleitung ResiTHERM® 12

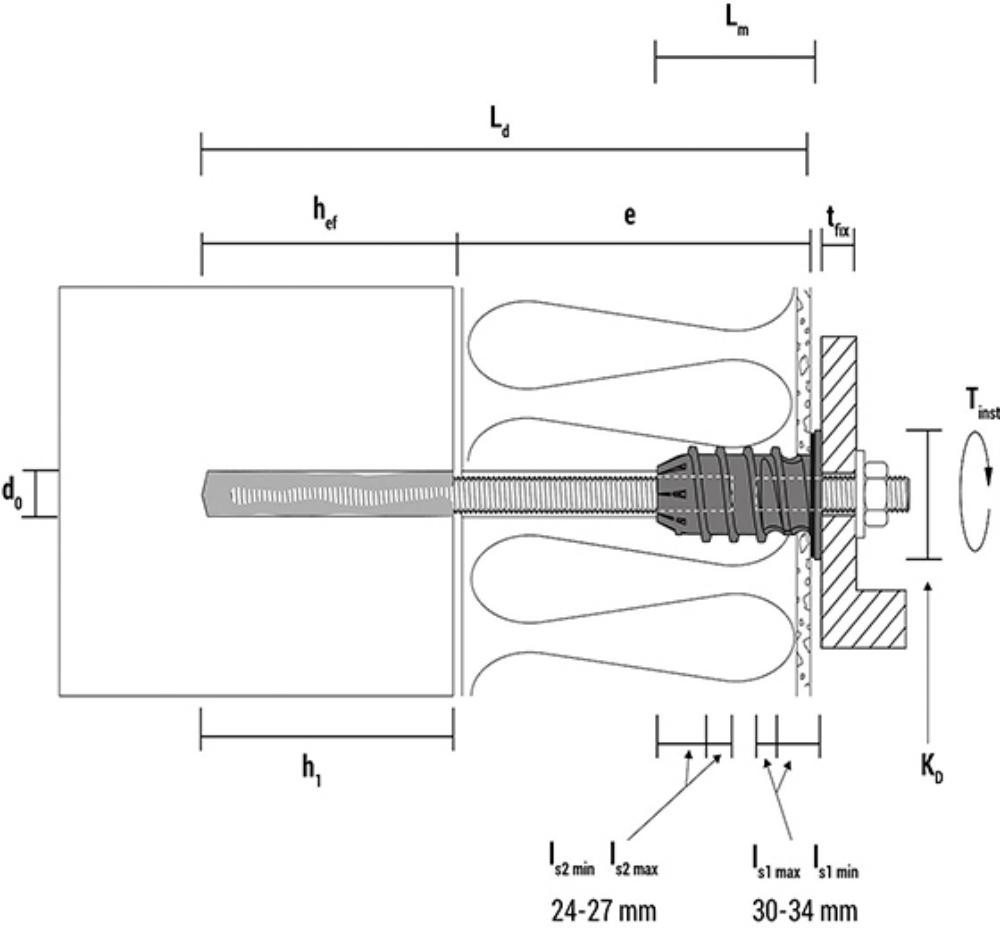

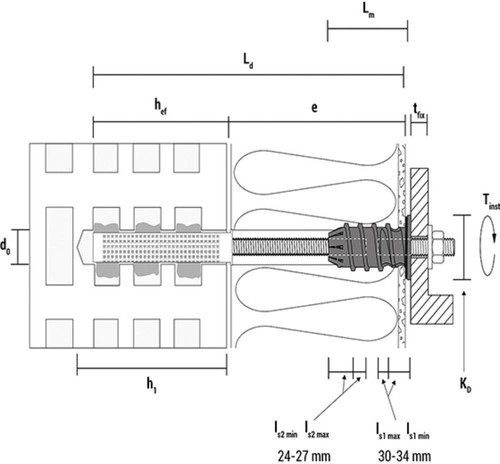

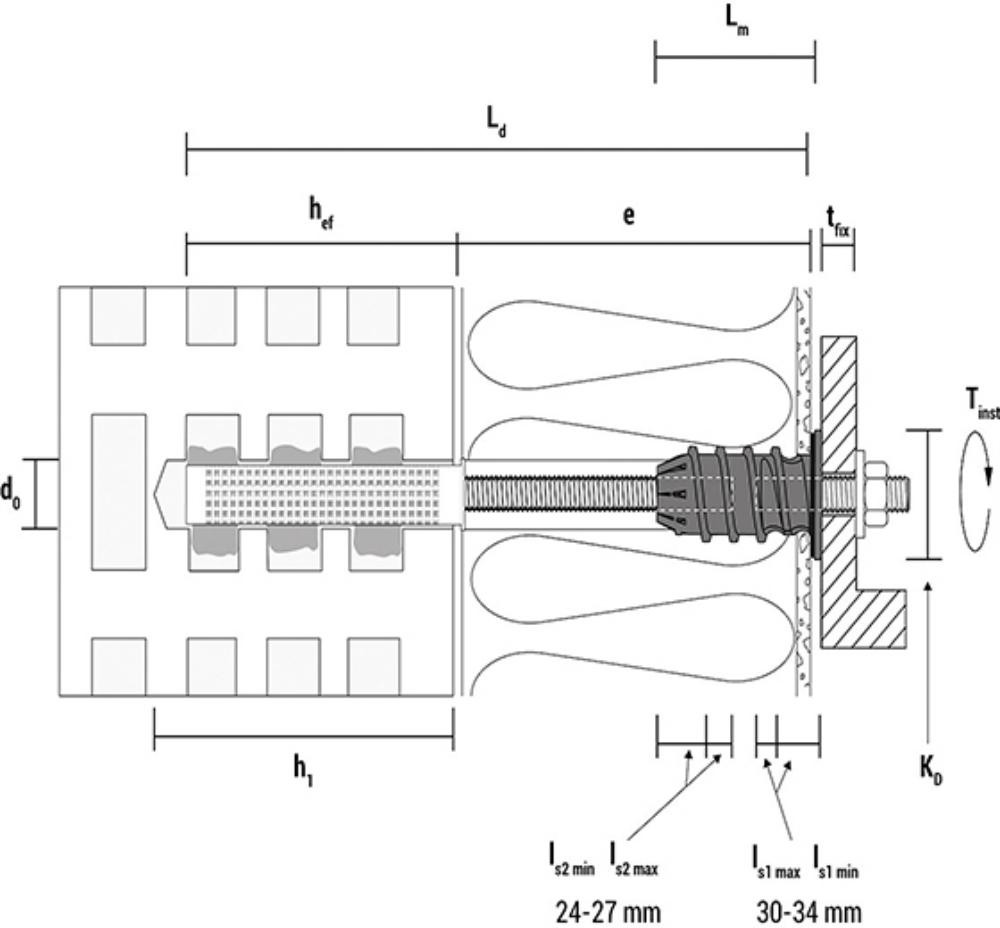

Beton: 60–220 Vollstein, Porenbeton: 60–190 Lochstein: 60–160

Inhalt Set 3:

2 x ResiTHERM® 12, thermisches Trennmodul M12 / M12

2 x Gewindestange M12 x 260, DIN 976, galvanisch verzinkt, Stahlqualität 8.8

2 x Gewindestift M12 x 70, DIN 913, A4

2 x Sechskant-Mutter M12, DIN 934, A4

2 x Unterlegscheibe für M12, DIN 125, A4

1 x Innensechskant-Bit, Größe 6

1 x Mischdüsenverlängerung 245 mm

2 x Kunststoff-Siebhülse SH 20 x 130 mm

1 x Montageanleitung ResiTHERM® 12

Hersteller: CELO Befestigungssysteme GmbH, Industriestrasse 6, 86551 Aichach, DE, +498251904850, info@apolofixing.com
