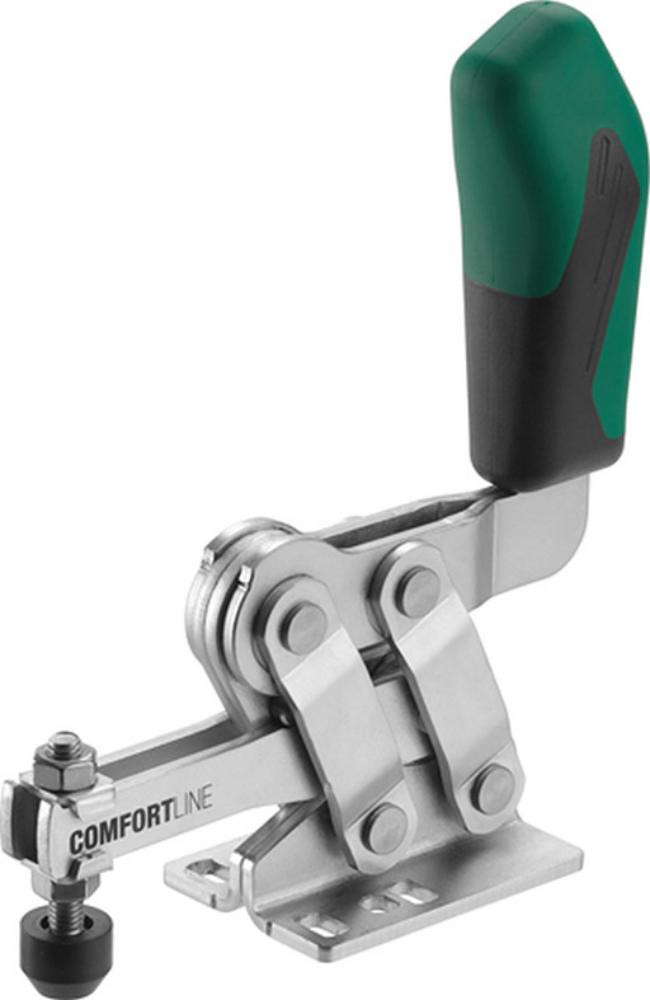

Abbildung ähnlich
Senkrechtspa. comfortline comfortline 6800C Gr.1 AMF
K23643384
4020772250003
564132
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Senkrechtspanner comfortline
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente
• Sicherheits-Spannstück mit Fingerschutz
• Verliersicherung für die Andrückschraube am Spannarmende
• Zur Befestigung auf Stegen und für Schweißkonstruktionen
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Merkmale
| Größe | 1 mm |
| F1 | 0,6 kN |
| F2 | 1,1 kN |
| Spannbereich min. | -4,5 mm |
| Spannbereich max. | 3,7 mm |
| Andrückschraube | M5 x 30 |
| Höhe Gesamt (gespannt) | 142 mm |
| Gewicht | 396 g |

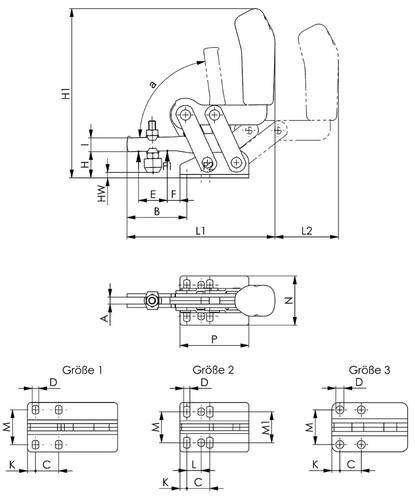

| A | 5 mm |
| B | 38,5 mm |
| C | 16 mm |
| D | 4,5 mm |
| E | 17 mm |
| F | 7 mm |
| H | 18,5 mm |
| I | 10 mm |
| K | 5,5 mm |
| L1 | 108 mm |
| L2 | 56 mm |
| M | 24–25,5 mm |
| N | 34 mm |
| P | 62 mm |
| alpha | 81 ° |
| Markenname | AMF |
| Herstellername | Andreas Maier GmbH & Co KG |
| Herstellerartikelnummer | 564132 |
Varianten
auf Anfrage
je 1 Stück
|
||||||||||||||||||||||||||||||||||||||||||||||||
auf Anfrage
je 1 Stück
|
||||||||||||||||||||||||||||||||||||||||||||||||
auf Anfrage
je 1 Stück
|
Angaben zur Marke
AMF
