SpanndornxPA M16x77,00mm MITEE-BITE MITEE BITE
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung

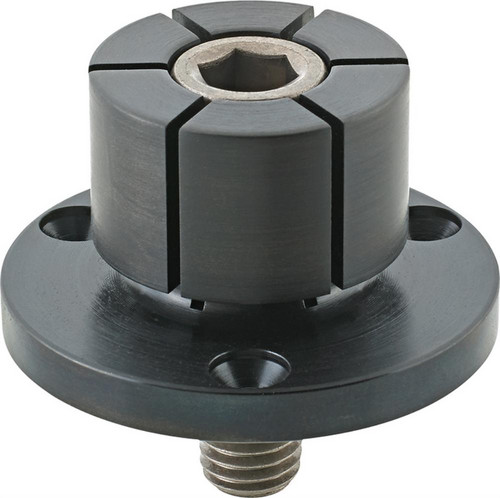

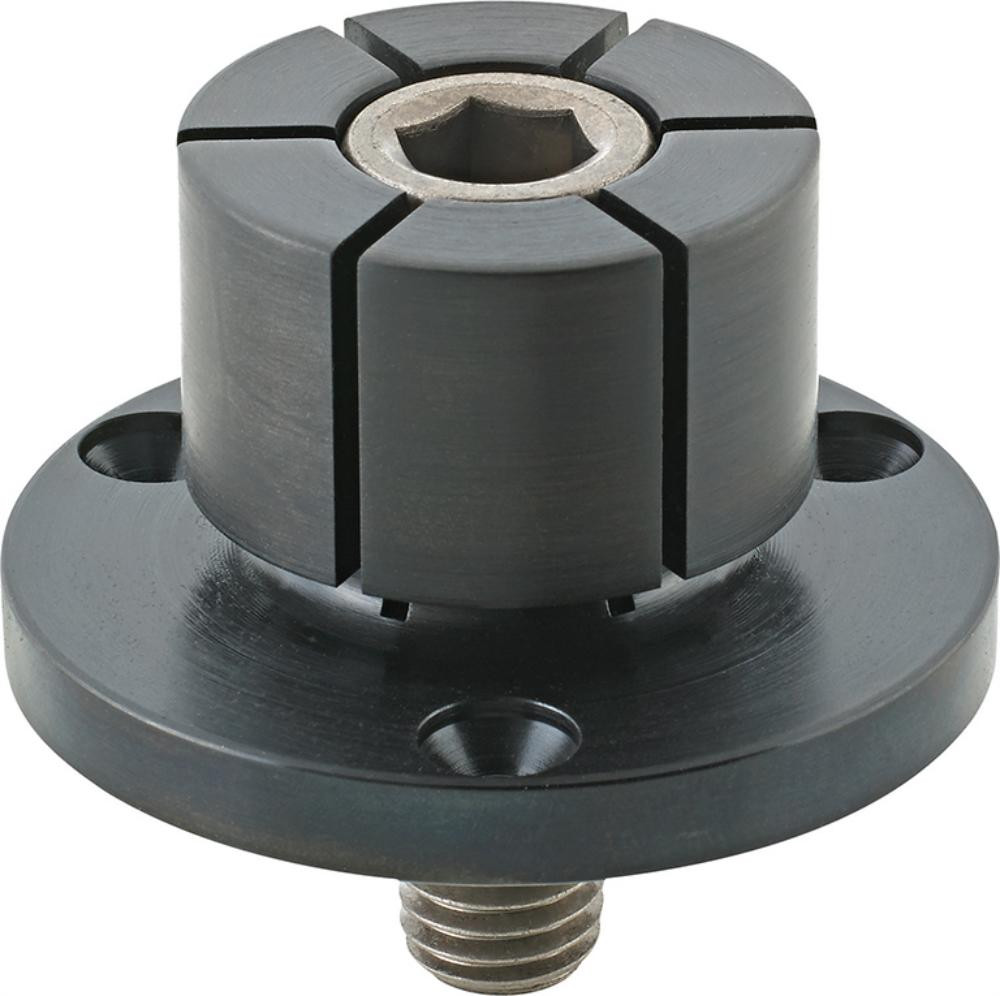

Spanndorn XPA
• Aus Baustahl
• Gehärtete und beschichtete Spannschraube
• Der Durchmesser des Befestigungsflansches ist konzentrisch zum Spanndurchmesser, für eine hohe Wiederholgenauigkeit der Teile
• Stahlschraube (Festigkeit 10.9) mit exzentrischem Kopf
• Der Spanndorn ist bearbeitbar und lässt sich durch Drehen und Fräsen auf die jeweiligen Durchmesser anpassen
• Universelles Spannsystem zur Spannung von allen Werkstückformen, egal ob rechtwinklig, schräg, konkav oder konvex
• Als Klemmstück dient eine Messing-6-kant-Scheibe
• Die geringen Baumaße erlauben eine Mehrseitenbearbeitung
Lieferung: Spanndorn mit 3 Befestigungsschrauben.
Hersteller: IBT Ingenieurbüro Thiermann GmbH, Paul-Friedländer-Str. 8, 65203 Wiesbaden-Biebrich, DE, +496116909170, info@ibt-gmbh.de

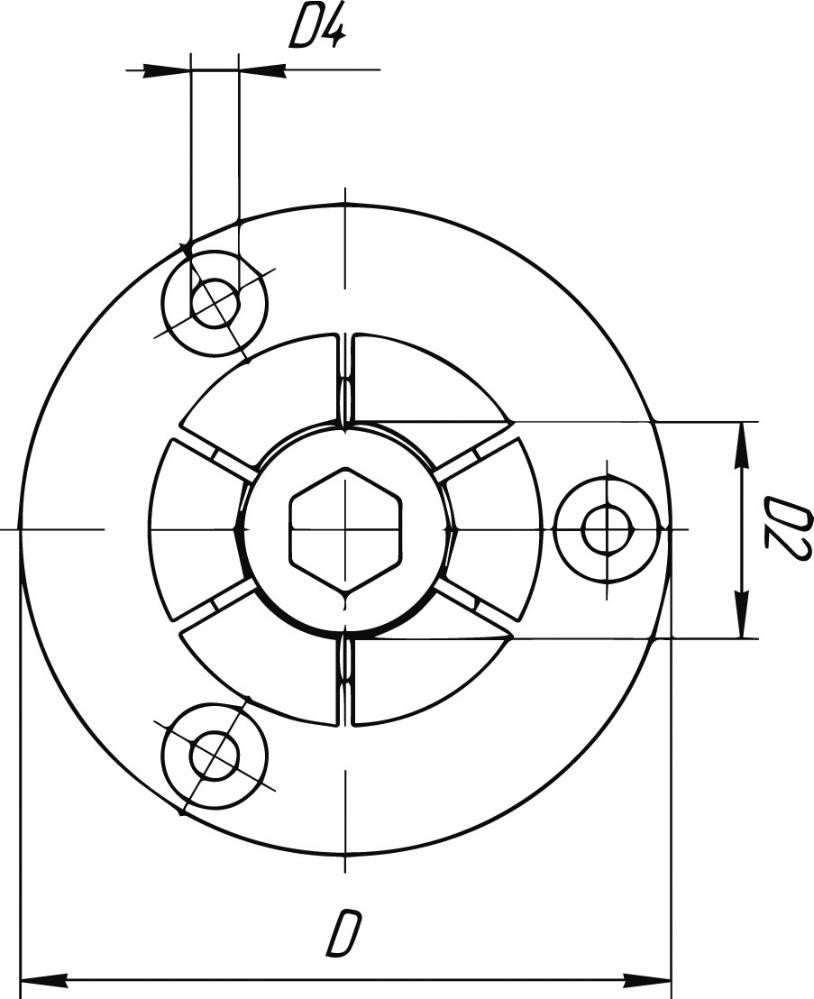

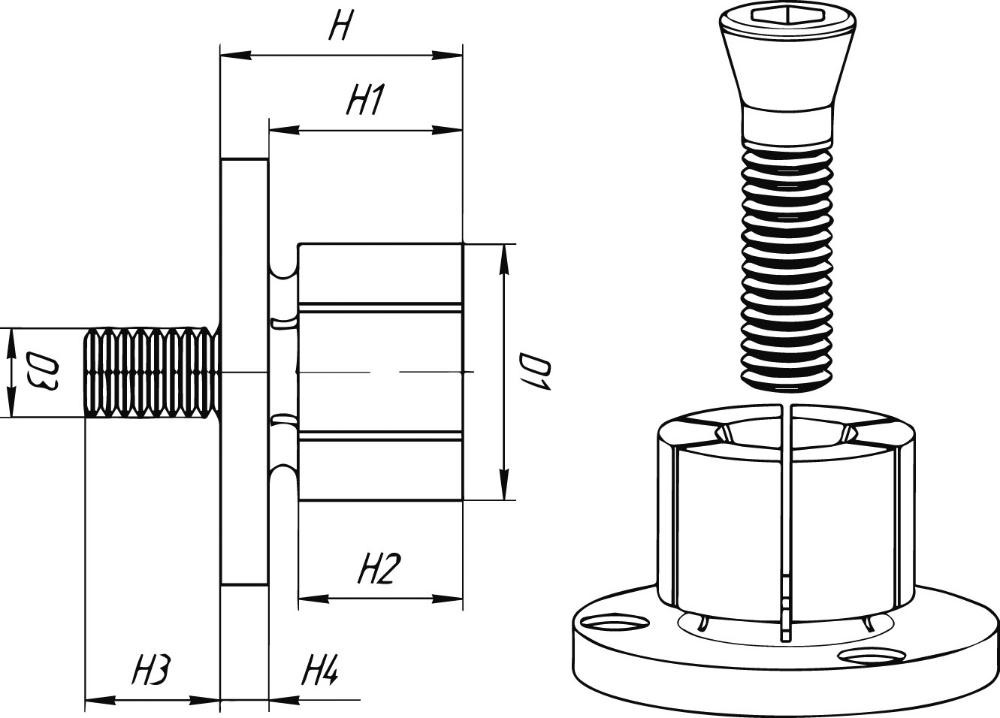

Merkmale
| Spannbereich | 29,3–77,7 mm |
| Ø | 107,5 mm |
| Gewinde | M16 |
| Maß D4 | M6 mm |
| Maß H | 45,5 mm |
| Maß H1 | 37,6 mm |
| Maß H2 | 32,3 mm |
| Maß H3 | 20 mm |
| Maß H4 | 7,9 mm |
| Spannkraft | 44,5 kN |
| Markenname | MITEE BITE |
| Herstellername | IBT Ingenieurbüro Thiermann GmbH |
