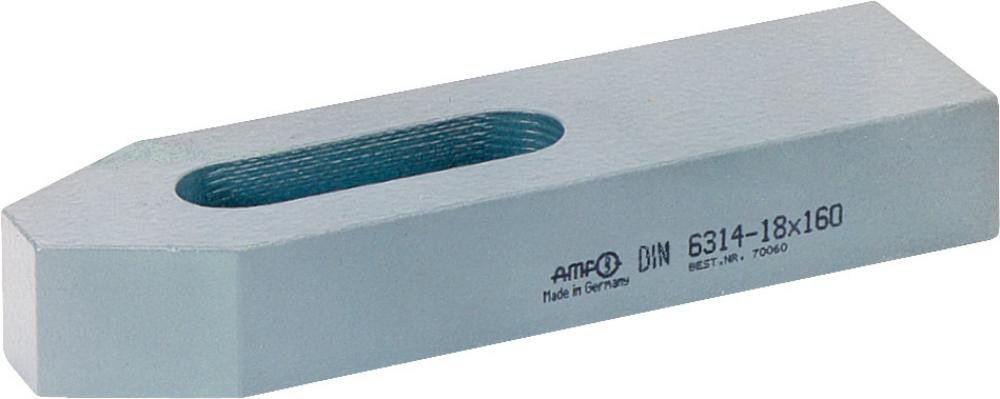

Spanneisen DIN6314 22x200mm AMF
K19580959
4020772070083
70086
auf Anfrage
je
1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Spanneisen, einfach
• DIN 6314
• Aus Vergütungsstahl, lackiert
• Planparallele Spann- und Auflageflächen
Hinweis : Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werk stückformen und -größen angepasst werden

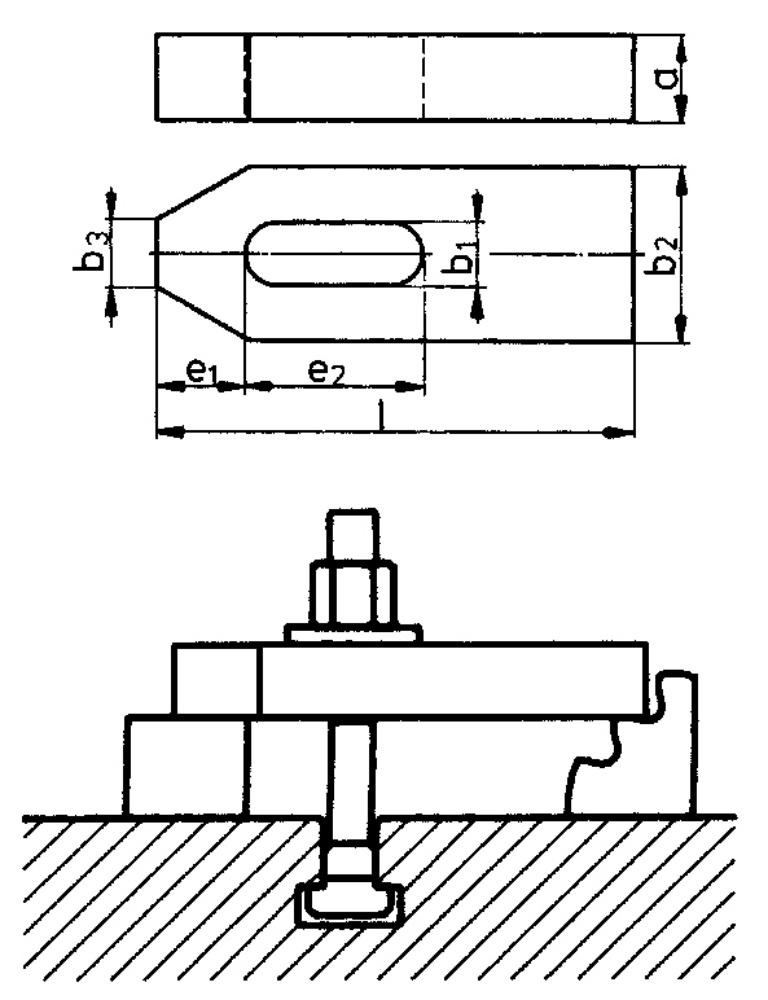

Merkmale
| Schlitzbreite | 22 mm |
| Gesamtlänge | 200 mm |
| für Schrauben | M20/M22 |
| Höhe a | 30 mm |
| Breite b2 | 60 mm |
| Fasenbreite b3 | 22 mm |
| Anfangspunktlangloch e1 | 30 mm |
| Schlitzlänge | 80 mm |
