Abbildung ähnlich

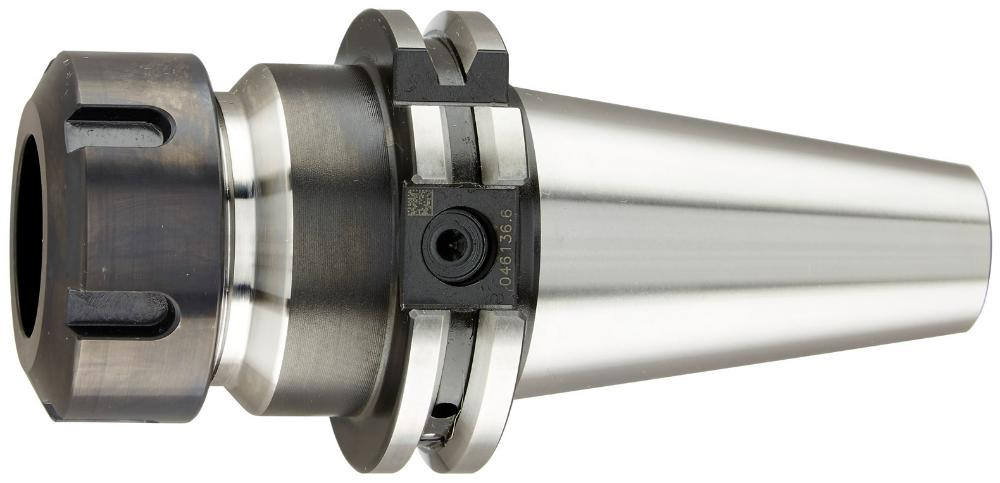

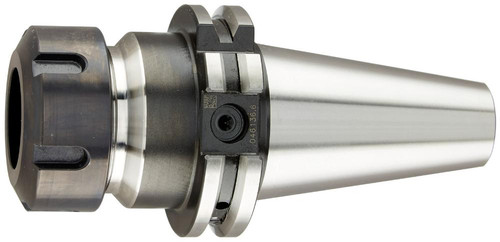

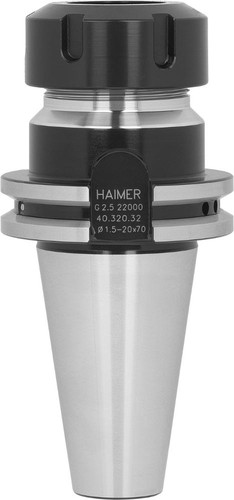

Spannzangenfutter XL DIN ISO 7388-1ADB SK40 ER40 HAIMER
K23629740
4034221000934
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Spannzangenfutter ER
• DIN 69871, Form AD/B
• Mit Kühlkanal
• Aus legiertem Einsatzstahl
• Gehärtet 60 –2 HRC, mind. 0,5 mm tief
• Zugfestigkeit im Kern nach der Einsatzhärtung ca. 950 N/mm²
• Kegel DIN 254
• Kegelwinkeltoleranz AT3
• Oberflächenrauigkeit des Kegels Ra < 0,001 mm
• Wuchtgüte G 2,5 bei 22000 min-1
• Werkzeugaufnahme DIN 69871
• Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO 15488 (früher: DIN 6499)
Lieferung: Spannzangenfutter komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft).
Hersteller: Haimer GmbH, Weiherstr. 21, 86568 Igenhausen, DE, +49825799880, haimer@haimer.de
Merkmale

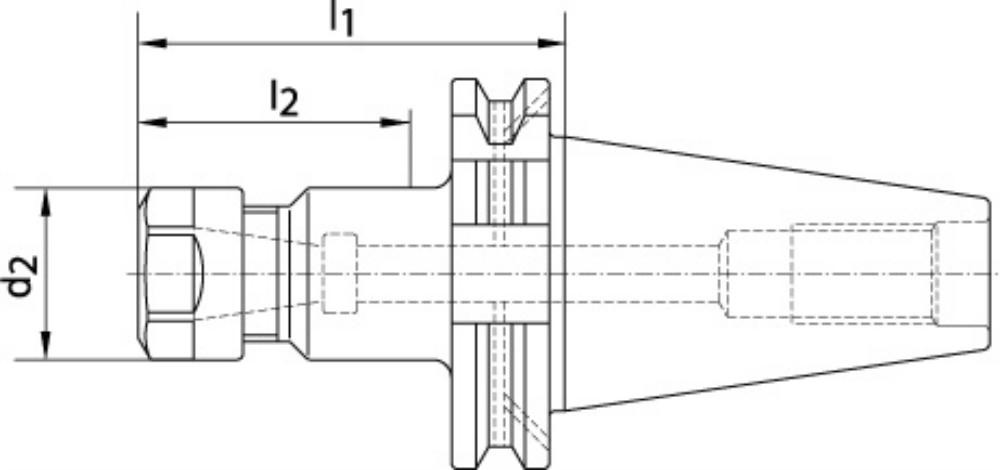

| Kegelschaft | SK 40 |
| Spannbereich | 2,5–26 mm |
| Muttern-Ø | 63 mm |
| Auskraglänge | 160 mm |
| max. Einstecktiefe | 73 mm |
| Spannzangengröße | ER40 |
| Markenname | HAIMER |
| Herstellername | Haimer GmbH |
