UPAT Einschlaganker USA M20 galZn
K19570234
4000657010649
509058
auf Anfrage
je
100 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung

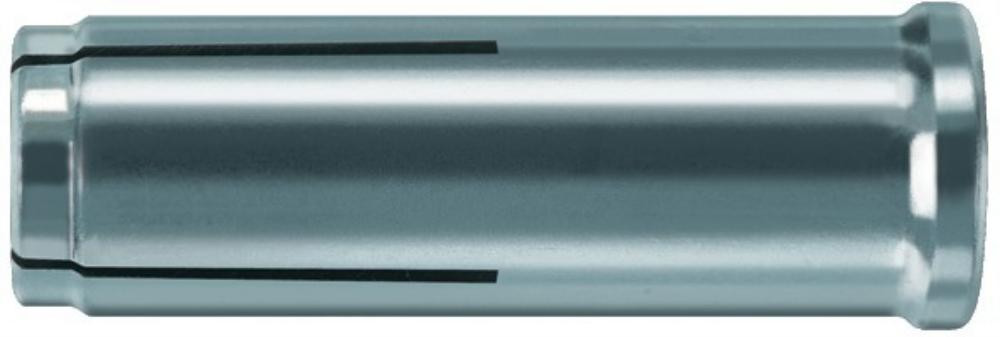

Einschlaganker USA, galvanisch verzinkt
• Stahl, galvanisch verzinkt
• Einschlaganker mit Innengewinde für Schrauben mit metrischem Gewinde und Gewindestangen
• Geeignet für die Befestigung im Innenbereich in Beton und Naturstein mit dichtem Gefüge
• Zur korrekten Verspreizung keine Aufbringung eines Drehmoments auf die Gewindestange oder Schraube notwendig
• Häufige Verwendung bei der Überkopfmontage und bei geringen Betondicken für die zugelassene Befestigung von nicht-tragenden Systemen, wie Rohrtrassen und Lüftungskanälen
• Dübellänge entspricht der Mindest-Verankerungstiefe
• ETA-10/0172
Merkmale
Typ | USA M20 |
Gewinde | M20 mm |
Dübellänge | 80 mm |
Bohrernenn-Ø | 25 mm |
min. Bohrlochtiefe | 85 mm |
Einschraubtiefe | 20–34 mm |
Bohrlochtiefe bei Vorsteckmontage min. | 85 mm |
Einschraubtiefe max. | 34 mm |
Einschraubtiefe min. | 20 mm |
Gesamtlänge | 80 mm |
Verankerungstiefe | 80 mm |
Varianten
UPAT Einschlaganker USA M 6 galZn
|
Typ | Gewinde | Bohrernenn-Ø | min. Bohrlochtiefe | Einschraubtiefe | Bohrlochtiefe bei Vorsteckmontage min. | Einschraubtiefe min. | Dübellänge | Gesamtlänge | Verankerungstiefe | Einschraubtiefe max. |
---|---|---|---|---|---|---|---|---|---|---|
USA M6 | M6 | 8 | 32 | 6–13 | 32 | 6 | 30 | 30 | 30 | 13 |
UPAT Einschlaganker USA M 8 galZn
K19570229
keine Verfügbarkeitsinformationen
auf Anfrage
je
100 Stück
Typ | Gewinde | Bohrernenn-Ø | min. Bohrlochtiefe | Einschraubtiefe | Bohrlochtiefe bei Vorsteckmontage min. | Einschraubtiefe min. | Dübellänge | Gesamtlänge | Verankerungstiefe | Einschraubtiefe max. |
---|---|---|---|---|---|---|---|---|---|---|
USA M8 | M8 | 10 | 33 | 8–13 | 33 | 8 | 30 | 30 | 30 | 13 |
UPAT Einschlaganker USA M 8x40 galZn
K19570230
keine Verfügbarkeitsinformationen
auf Anfrage
je
100 Stück
Typ | Gewinde | Bohrernenn-Ø | min. Bohrlochtiefe | Einschraubtiefe | Bohrlochtiefe bei Vorsteckmontage min. | Einschraubtiefe min. | Dübellänge | Gesamtlänge | Verankerungstiefe | Einschraubtiefe max. |
---|---|---|---|---|---|---|---|---|---|---|
USA M8x40 | M8 | 10 | 43 | 8–13 | 43 | 8 | 40 | 40 | 40 | 13 |
UPAT Einschlaganker USA M10 galZn
K19570231
keine Verfügbarkeitsinformationen
auf Anfrage
je
100 Stück
Typ | Gewinde | Bohrernenn-Ø | min. Bohrlochtiefe | Einschraubtiefe | Bohrlochtiefe bei Vorsteckmontage min. | Einschraubtiefe min. | Dübellänge | Gesamtlänge | Verankerungstiefe | Einschraubtiefe max. |
---|---|---|---|---|---|---|---|---|---|---|
USA M10 | M10 | 12 | 43 | 10–17 | 43 | 10 | 40 | 40 | 40 | 17 |
UPAT Einschlaganker USA M12 galZn
K19570232
keine Verfügbarkeitsinformationen
auf Anfrage
je
100 Stück
Typ | Gewinde | Bohrernenn-Ø | min. Bohrlochtiefe | Einschraubtiefe | Bohrlochtiefe bei Vorsteckmontage min. | Einschraubtiefe min. | Dübellänge | Gesamtlänge | Verankerungstiefe | Einschraubtiefe max. |
---|---|---|---|---|---|---|---|---|---|---|
USA M12 | M12 | 15 | 54 | 12–22 | 54 | 12 | 50 | 50 | 50 | 22 |
