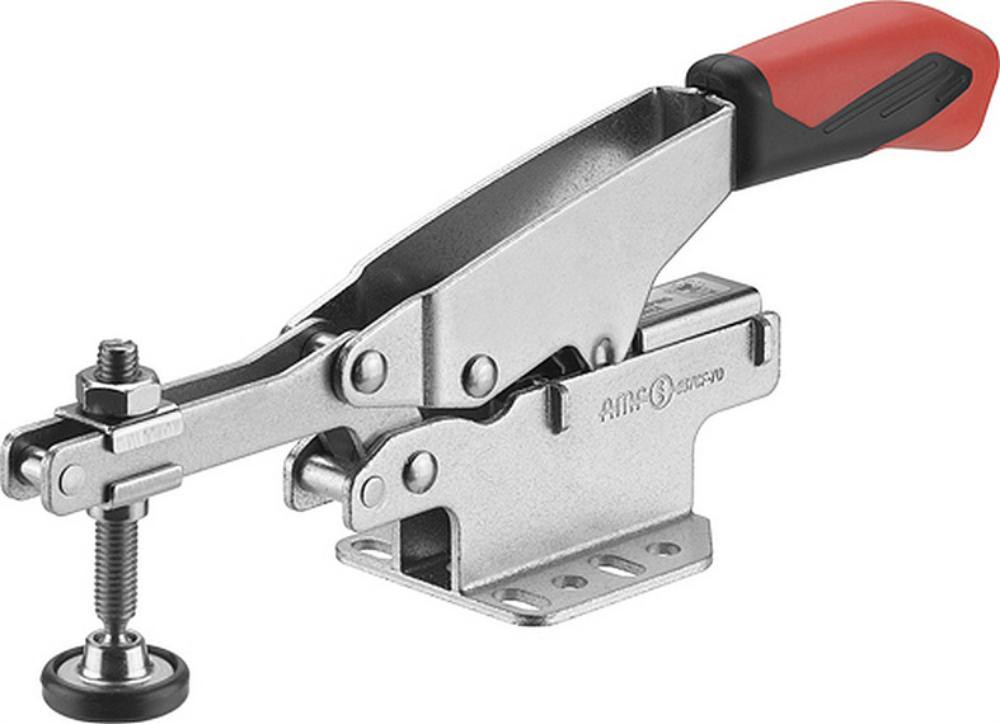

Artikelbild
Abbildung ähnlich
AMF

Waagerechtspa.6870F Gr.50 mit variabler Spannhöhe AMF

K23635771 4020772021962 560896
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Waagrechtspanner mit variabler Spannhöhe und waagrechtem Fuß

• Verzinkt, passiviert

• Niete aus rostfreiem Stahl

• Lagerstellen gefettet

• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente

• Sicherheits-Spannstück mit Fingerschutz

• Verliersicherung für die Andrückschraube am Spannarmende


Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de

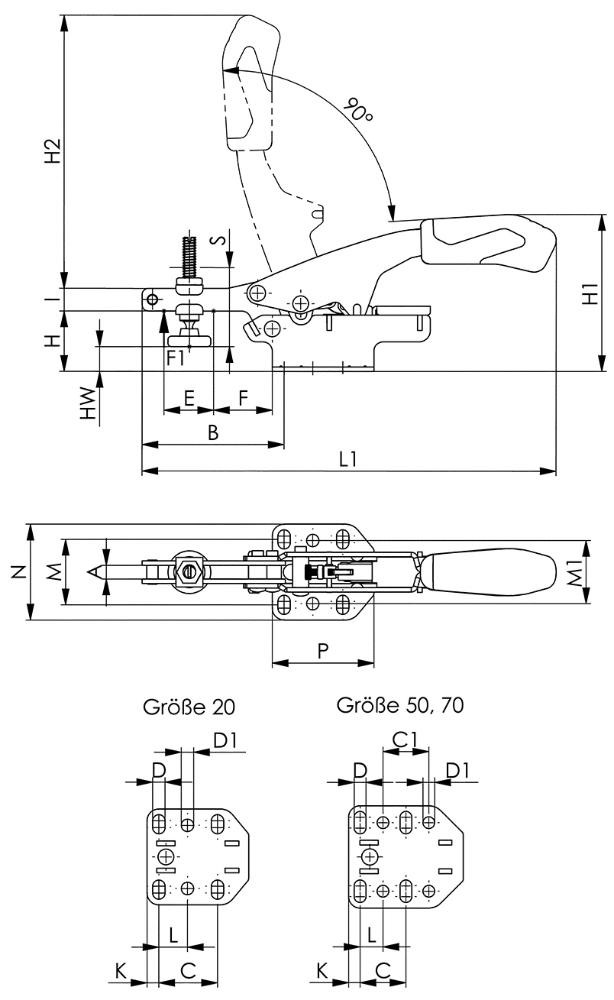

Merkmale

Größe 50 mm
F1 3 kN
Andrückschraube M8 x 50
Automatischer Höhenausgleich S 35 mm
max. Höhenausgleich 40 mm
Gewicht 520 g
A 8,4 mm
B 104 mm
C 25,4 mm
C1 25,4 mm
D 6,5 mm
D1 6,5 mm
E 35,2 mm
F 22,2 mm
H 23 mm
H1 72 mm
H2 174 mm
HW min. -8,9 mm
HW max. 1,5 mm
I 13 mm
K 6,3 mm
L 12,7 mm
L1 261 mm
M 32–44 mm
M1 38 mm
N 57 mm
P 63,5 mm
Markenname AMF
Herstellername Andreas Maier GmbH & Co KG
Herstellerartikelnummer 560896

Varianten

Artikelbild
AMF

Waagerechtspa.6870F Gr.20 mit variabler Spannhöhe AMF K23625633

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Größe F1 Andrückschraube Automatischer Höhenausgleich S max. Höhenausgleich Gewicht A B C D D1 E F H H1 H2 HW min. HW max. I K L1 M M1 N P Herstellerartikelnummer
20 2 M6 x 49 20 35 345 6,1 63 26 5,5 5,5 22 26 27 70 121 -7 11 10 5,3 184 26–32 28 42,5 45 560895
Artikelbild
AMF

Waagerechtspa.6870F Gr.50 mit variabler Spannhöhe AMF K23635771

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Größe F1 Andrückschraube Automatischer Höhenausgleich S max. Höhenausgleich Gewicht A B C D D1 E F H H1 H2 HW min. HW max. I K L1 M M1 N P Herstellerartikelnummer
50 3 M8 x 50 35 40 520 8,4 104 25,4 6,5 6,5 35,2 22,2 23 72 174 -8,9 1,5 13 6,3 261 32–44 38 57 63,5 560896
Artikelbild
AMF

Waagerechtspa.6870F Gr.70 mit variabler Spannhöhe AMF K23639005

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Größe F1 Andrückschraube Automatischer Höhenausgleich S max. Höhenausgleich Gewicht A B C D D1 E F H H1 H2 HW min. HW max. I K L1 M M1 N P Herstellerartikelnummer
70 3 M8 x 66 35 60 575 8,5 104 25,4 6,5 6,5 35 50 41 90 174 -6,6 19,7 13 6,3 261 32–44 38 57 63,5 560897
