Abbildung ähnlich
Waagerechtspanner 6830 Gr.6 AMF
K17459118
4020772022341
561275
auf Anfrage
je
1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung

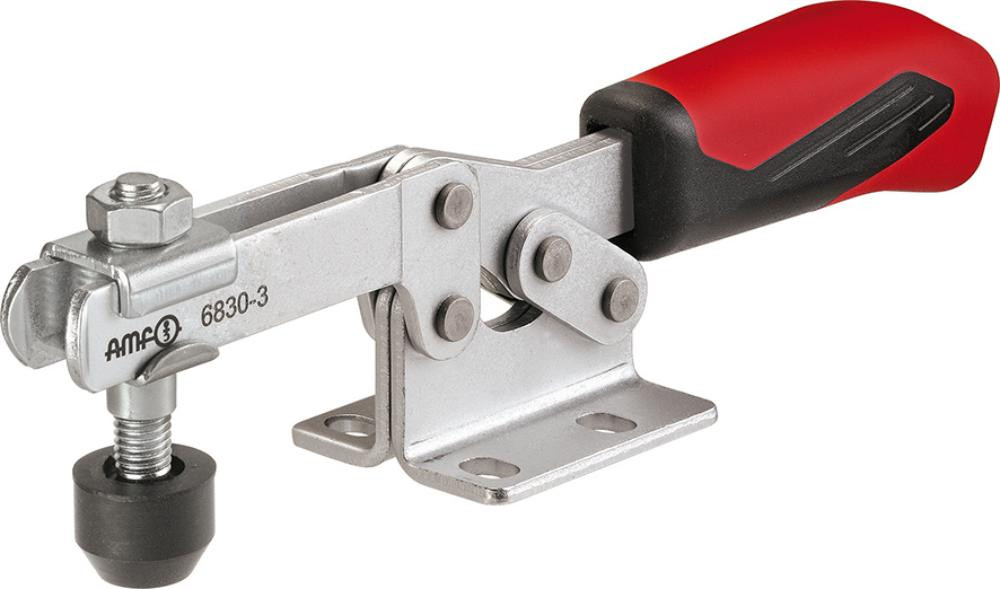

Waagerechtspanner, mit waagerechtem Fuß
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente
• Auch für die Lebensmittelindustrie geeignet
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Merkmale
| Größe | 6 mm |
| F1 | 4 kN |
| F2 | 7 kN |
| Andrückschraube | M10 x 116 |
| Gewicht | 1925 g |
| A | 10 mm |
| B | 110 mm |
| C | 57,7 mm |
| D | 9,8 mm |
| D1 | 8,7 mm |
| E | 59,3 mm |
| F | 20,6 mm |
| H | 71,5 mm |
| H1 | 114,5 mm |
| H2 | 181 mm |
| HW min. | -6 mm |
| HW max. | 44 mm |
| I | 30 mm |
| K | 11,5 mm |
| L | 43,6 mm |
| L1 | 354 mm |
| M | 32,1–43,8 mm |
| M1 | 31,6 mm |
| M2 | 36–44,2 mm |
| N | 66,5 mm |
| P | 95 mm |
| alpha | 83 ° |
| Markenname | AMF |
| Herstellername | Andreas Maier GmbH & Co. KG |
| Herstellerartikelnummer | 561275 |
Varianten
|
||||||||||||||||||||||||||||||||||||||||||||
|
